一、系統概述
隨著國民經濟的不斷提高發展，國家對工礦企業的安全生產提出了更高的要求,特別是對電氣設備漏電造成的人員觸電及危險環境下漏電火災事故(云南束河古鎮大火、湖南鳳凰城大火事件)防范更加重視。
保定市科威電力科技有限公司開發生產的KWLD-6000系列電氣智能漏電監控系統，適用于低壓大電流（TN-S、TT）系統供電末端線路絕緣劣化監測、電機匝間短路故障預警、低壓小電流（IT）系統的電氣漏電分級預警、單相接地選線報警等。可廣泛應用于礦山、煤炭、化工、鋼鐵、紡織等行業及大型商業供電系統干線、支線首端的漏電監測預警。
漏電監測系統通過不間斷地檢測用電系統的漏電電流，實時計算電氣系統絕緣性能的變化，絕緣故障發生時準確報警，有效減少因漏電發生的設備損壞、人身觸電及電氣火災事故，避免突然停電造成巨大的經濟損失和社會不良影響，真正做到防微杜漸、防患于未然。
二、系統功能優點
1. 實時監控：在集控單元、中央監測主機上，能夠?qū)崟r顯示被監測線路的漏電流，在監控計算機上顯示變化趨勢曲線，有助于檢修人員精確判斷系統絕緣狀況，有助于檢修人員做檢修計劃。
2. 四級預警功能：支持四級（報警級數可設定）預警，如四級整定值可設80、150、300、500（mA）。系統檢測到漏電流值超過預警定值時，發出警報，并自動延時后調整到下級定值；根據報警間隔的時間長短，可以判斷出漏電故障發展速度，以確定何時檢修，起到了狀態檢修的作用，提高了供電可靠性、連續性；同時也可根據現場工況設定相應的脫扣動作時間和跳閘整定值，以防止越級跳閘引發大面積停電，或者用戶也可以選投“不跳閘”。
3. 高靈敏度智能漏電檢測互感器：由于泄漏電流通常為mA級，要求監測裝置采樣靈敏、精確高。本公司研發的智能漏電互感器采用“微晶鐵芯”和“零磁通技術”自動補償設計，使互感器始終處于理想的“零磁通”工作狀態，最大限度的提高了互感器的靈敏度。漏電互感器采用標準化設計，具有很好的互換性。
4. 總線采樣：監控主機和智能互感器采用RS485數據總線傳輸，最多可監控128條線路，節省了大量線纜，降低了成本，安裝更方便。
5. 歷史記錄：報警及跳閘記錄自動存檔25組數據，可在監測主機查詢，也可通過后臺監控主機查詢、打印。為檢修人員制定檢修計劃提供參考數據。
三、系統構成
KWLD-6000系列智能漏電監測系統主要由 KWLD-1漏電監測主機、KWLD-50/80 智能漏電檢測互感器組成。漏電互感器通過串行總線，將漏電流數據上送到監測主機，監測主機通過TCP/IP協議與后臺監控計算機進行數據交換，實現通訊組網。并且陰雨天絕緣整體劣化情況自動適應，采用模糊算法干擾屏蔽，使其工作穩定可靠。
四、系統型號及參數

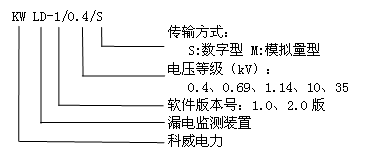

4.1監測主機：
1. 工作電源：AC/DC220V±20%
2. 報警跳閘：常開觸點，容量DC250V，1A
3. 面板顯示：大屏幕液晶顯示，界面友好，操作直觀方便。
4. 電壓等級：0.4kV、0.69kV、1.14kV、10kV、35kV
5. 監控容量：最多可同時在線監測128路（無一對一遙信報警要求時）
6. 漏電預警：10～1000mA連續可設
7. 漏電跳閘：30～1000mA（可選投并可設定數據）
8. 歷史記錄：可存儲200條記錄，掉電不丟失
9. 數據傳輸：采用RS485總線，MODBUS-RTU通訊協議
10. 安裝方式：嵌入式
11. 工作環境：溫度：－10℃～50℃；相對濕度：≤90％
4.2智能漏電互感器：
1. 供電方式：DC±12V
2. 功 耗：≤0.75W
3. 響應時間：≤200ms
4. 工頻耐壓：2000V
5. 精度等級：≤3%.
6. 輸出接口: RS-485，通訊距離：≤1200米
7. 一次過孔：Φ50mm、Φ80mm
8. 工作環境：溫度：－10℃～60℃；相對濕度：≤90％
五、監測系統裝置圖

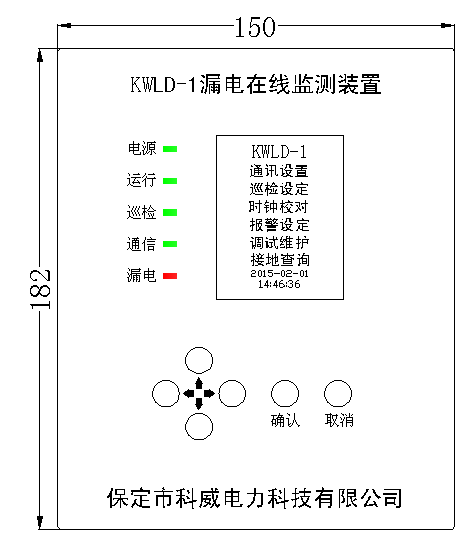

漏電監測裝置前面板圖

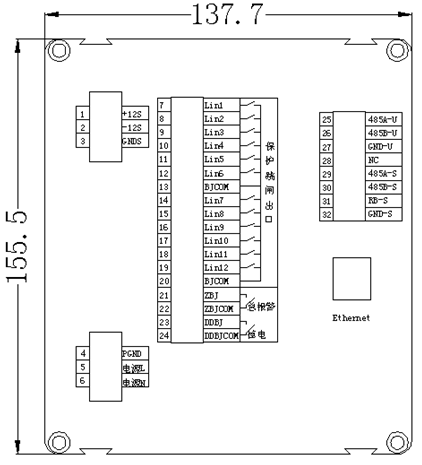

漏電監測裝置后面板圖
檢測互感器接口圖

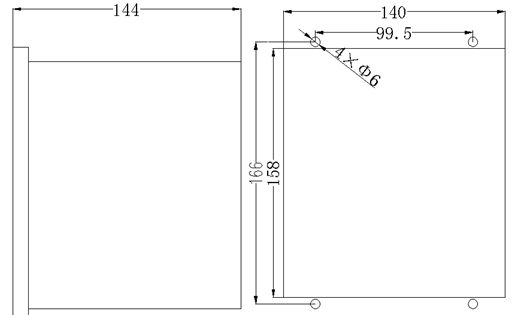

監測裝置側視圖及現場開孔尺寸圖

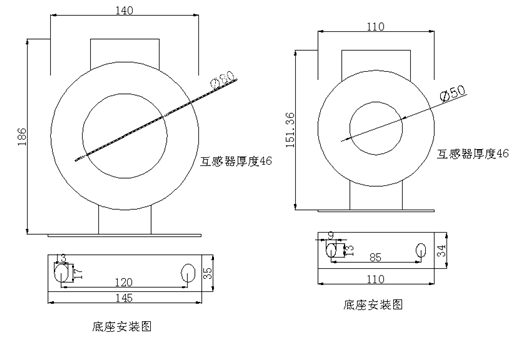

漏電檢測互感器尺寸圖
六、系統現場實施方案
6.1方案一:
現場每個漏電檢測智能互感器與上位機監控通訊組網，上位機實時顯示漏電數據及歷史數據并記錄。

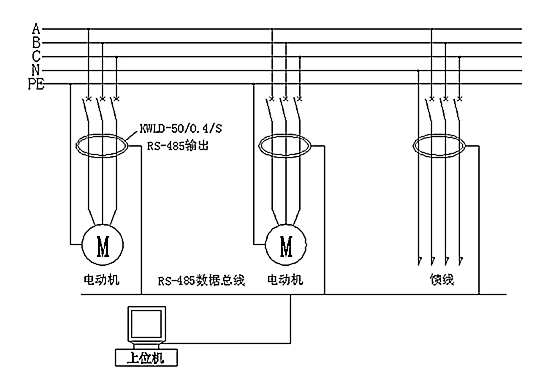

如圖1所示：
圖1：方案一
6.2方案二:
監測主機負責與智能漏電檢測互感器實時數據的采集和顯示，并且漏電監測主機將數據上送到上位機，三方組成通訊網絡系統，上位機實時顯示漏電數據及歷史數據并記錄。

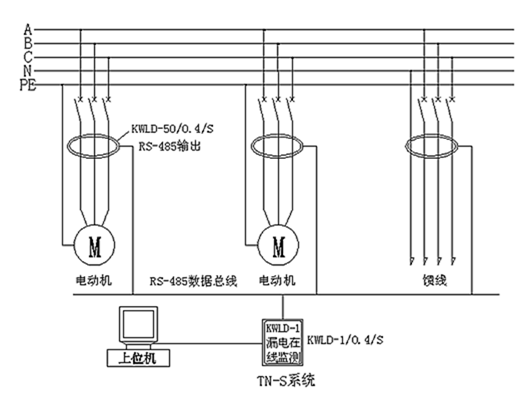

如圖2所示：
圖2：方案二
注：系統可同時在線監測128路，并且任意12路可選投為跳閘模式。

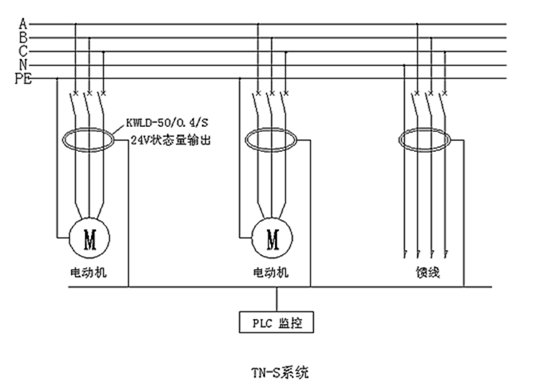

6.3方案三:
智能互感器輸出24V遙信報警給PLC監控裝置，無需漏電監測裝置，只需每個柜子提供24V輔助電源即可。
如圖3所示：
圖3：方案三

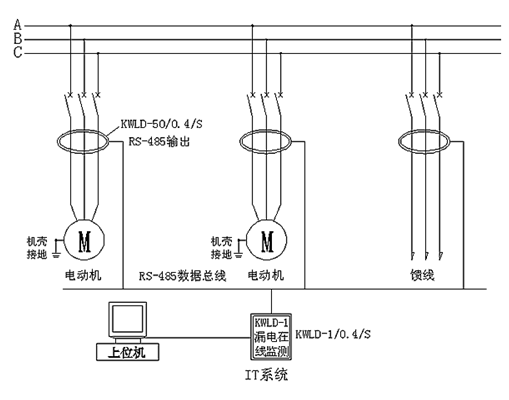

6.4 IT系統的應用:
如圖4所示：
圖4：IT系統的應用
6.5 TT系統的應用:

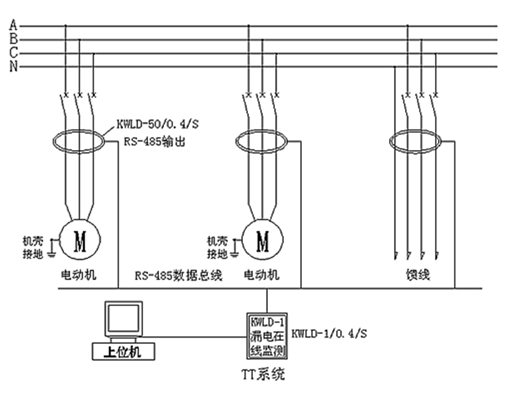

如圖5所示：
圖5：TT系統的應用

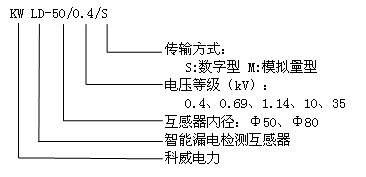

七、訂貨須知
1. 請告知電壓等級。
2. 請告知采用系統方案（漏電互感器數據上傳方式）。
3. 請告知互感器孔徑。
4. 請告知訂貨數量。
